Кабель пациента Schiller предназначен для кардиографов Schiller серии: Cardiovit AT-10; AT-1, AT-4, AT-2; Cardiovit AT; АТ-6; CS6, CS12,AT-3,AT-5,AT-10,AT-60,AT104PC,AT104,AT101,AT102,CS100.

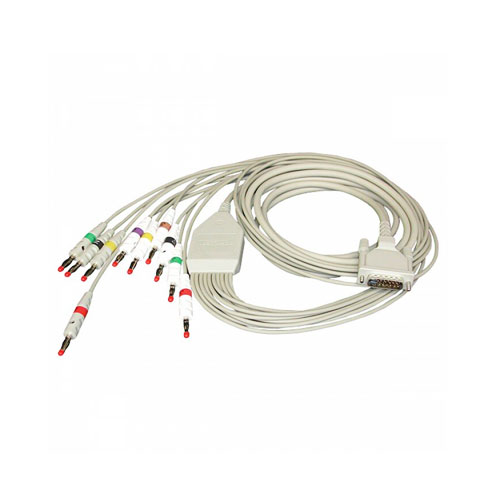

Кабель пациента Schiller Cardiovit представляет собой экг кабель серого цвета с 10 отведениями для считывания показаний с данных каналов во время работы кардиографа.
Кабель пациента Schiller поставляется вместе с кардиографом и является заменяемой частью в случае утраты кабелем физико-технических свойств.
Купить кабель пациента Schiller можно у нас, в Санкт-Петербурге. В другие города высылаем товар транспортными компаниями или почтой (наложенным платежом).
заказать кабель пациента Schiller
Уважаемые покупатели! Обращаем Ваше внимание, что минимальная сумма заказа в нашем интернет-магазине составляет 500 руб.
По всем вопросам относительно кабеля пациента Вы можете связаться с нами по телефону: (812) 244-72-31, (812) 244-72-48, моб. 8-921-591-79-21.
Количество отведений – 10
Цвет штекеров для грудных электродов: красный С-1, жёлтый С-2, зелёный С-3, синий С-6, коричневый С-4, чёрный С-5. Maксимальная длина кабелей от блока развёртки 800 мм.
Цвет штекеров для конечностных электродов: красный R, жёлтый L, зелёный F, черный N, для удобства работы длина конечностных хвостов кабеля пациента больше длины грудных max 1050 мм от блока развёртки. На блоке развертки кабеля пациента также нанесена схема подключения кабелей на конечности.
Конечностные хвосты и хвосты для грудных электродов дополнительно соединены пластиковыми обоймами в отдельные звенья (для удобства работы и чтобы не спутывались кабеля.
Тип подключения к ЭКГ аппарату 15 DIN (2 ряда контактов 7 и 8 штук)
Максимальная длина 3180мм
Масса экг кабеля max 320 гр.
Позволяет производить запись с частотой 0.005-150 Гц (-3 дБ)
Температура эксплуатации -5-50°С
Чувствительность передачи сигнала: 5/10/20 мм/мВ ± 5%
Защита от дефибриляции – в наличии
Диаметр штекера 4мм
Тип штекера «банан» ( иногда может быть «din» для SP стандарта или клипса для одноразовых электродов)
Двойная экранированная оплётка для защиты от внешних помех – в наличии.
Производитель Schiller
Страна производства КНР
Кабель пациента Schiller подключается к телу кардиографа через разъём 15 DIN. «Папа» - кабель пациента, «Мама» - сам ЭКГ; особенность состоит в том, что кабель ЭКГ жестко крепится к телу кардиографа двумя винтами М4, а не двумя прижимными металлическими усами как у ЭКГ Фукуда. Болтами крепче и надёжнее, по такому типу крепятся кабели пациента почти во всех кардиографах.
Кабель пациента, в том числе и Кабель пациента Schiller Cardiovit, в среде медицинских работников и в среде ремонтников медицинской техники принято называть по разному: ЭКГ кабель 10 отведений, кабель пациента 10 проводов, пациентный кабель Schiller, кабель пациента ЭКГ, ЭКГ кабель, кабель кардиографа, кабель экг для электродов, кабель отведений ЭКГ, пациентный кабель кардиографа.
Кабель пациента Schiller Cardiovit: на заметку
Кабель пациента Schiller совместим с ЭКГ приборами Schiller Cardiavit AT-1101, Schiller Cardiavit АТ-2/ 102, Schiller Cardiavit АТ-4/ 104, Schiller Cardiavit АТ-10, Schiller CS-6/12, Schiller CS-100, Helllige EK-51, Bidmedica P-80, Bidmedica P-8000, ЭКГ Альтон, EKG Cardiette, EKG Cardioline, EKG Mortara Eli 250.
Пишите, звоните, задавайте любые интересующие вас вопросы. Если знаем по кабелям пациента необходимую информацию, скрывать не будем, обязательно ответим, если не знаем, спросим у постоянных коллег - ремонтников медтехники или узнаем у производителя медицинской техники Schiller.
