Электромагнитные клапаны серии R

Электромагнитный клапан подачи воды создан для того, чтобы под электрическим сигналом изменять водяные потоки. Существует электромагнитный клапан прямого действия и непрямого. Состоит он из магнитной катушки, сердечника, перемещающегося под действием электромагнитного поля, поршня, расположенного в клапане, он является контролером расхода воды. У нас можно найти клапан электромагнитный для кофе автомата, кофемашин, стиральных, посудомоечных машин, закрытые и открытые клапаны.

Связаться с менеджером можно по телефону из раздела «Контакты».

Уважаемые покупатели! Обращаем Ваше внимание, что минимальная сумма заказа в нашем интернет-магазине составляет 500 руб.

Мы предлагаем посмотреть виды клапанов.

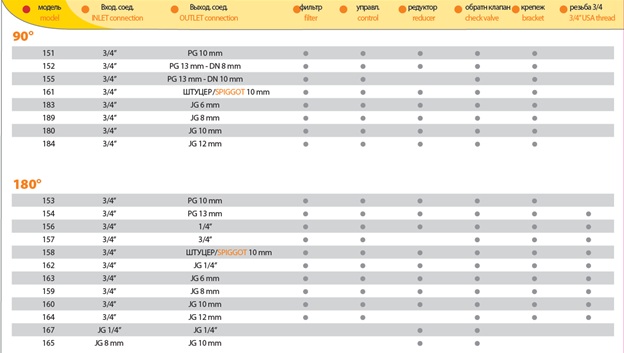

Одинарные клапаны

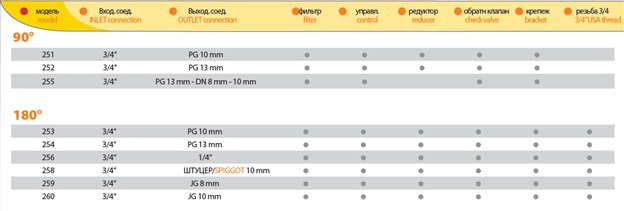

Одинарные клапаныСдвоенные клапаны

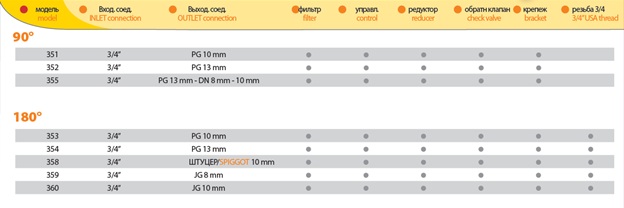

Сдвоенные клапаныСтроенные клапаны

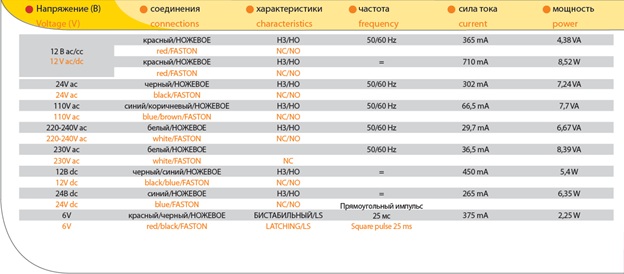

Строенные клапаныВиды электромагнитных катушек

Виды электромагнитных катушек

Для чего нужен клапан

Суть работы клапанов состоит в том, что в нем находится магнит, когда он находится под напряжением, отверстие в клапане открывается, а без напряжения закрывается. Также в некоторых компактных клапанах магнит устанавливается на поршне, положение меняется за счет пружины, открывая или закрывая отверстие для воды. Создаются разные клапаны, материал которых позволяет им соприкасаться с водой, также существуют клапаны с разным числом направлений, можно найти клапаны электромагнитные для кофеварок, машин для стирки и других бытовых приборов, чье использование связано с напором воды.
Создаются удобные клапаны модульные, которые подойдут под любой прибор и запросы покупателя.

Электромагнитный клапан прямого действия

Поршень работает таким способом, что во время напряжения отверстие открыто, во время отсутствия напряжение отверстие перекрывается, клапан работает независимо от давления.
Существует электромагнитный клапан прямого действия нормально закрытый, открытый и биполярный.

Электромагнитный клапан пилотного управления (клапан непрямого действия)

Суть такого клапана в том, что он работает только под давлением, напряжение открывает отверстие. Давление над диафрагмой стравливается в выпускную магистраль и клапан под действием входного давления открывается. Для работы такого клапана необходима разница в давлении на входе и на выходе. Разница должна соответствовать минимальному рабочему давлению, которое указывается в таблице.

Клапаны виды

  • 2/2 клапаны (2 позиции). Состоит из двух соединений (вход и выход) и проходного отверстия, делятся на три типа:
    • Клапан электромагнитный нормально закрытый для воды: открыт во время напряжения (рис. 1);
    • Электромагнитный клапан воды нормально открытый: закрыт во время напряжения (рис. 2);
    • Бистабильный электромагнитный клапан открывается при положительном напряжении - закрывается при отрицательном;
  • 3/2 электромагнитные клапаны (2 позиции). В таких клапанах три направления и 2 положения: одно положения закрыто, а второе открыто. Клапаны бывают:
    • Нормально закрытые: 2 = впуск; 1 = работа; 0 = выпуск (рис. 1);
    • Нормально открытые: 0 = впуск; 1 = работа; 2 = выпуск (рис. 2);
    • Отводные клапаны: 1 = впуск; 0 = работа; 2 = работа (рис. 3);
    • Шлюзовые клапаны: 0 = впуск; 2 = впуск; 1 = работа (рис. 4);
    • Многофункциональные клапаны: они могут иметь любую из вышеперечисленных функций (рис. 5).
Виды клапанов

Время переключения позиций может зависеть от тока, постоянного или переменного, самой жидкости, ее вязкости, размера клапана. Для клапанов прямого действия (2/2 или 3/2) проходным сечением 3 мм расчетное время составляет примерно 10 миллисекунд.

Электромагнитный клапан для воды нормально закрытый, открытый купить можно, оформив заказ у нас в магазине. С менеджером можно согласовать все детали, и получить товар доставкой или самовывозом.

Свойства

  • Корпус клапана: Нейлон 66 30% стекловолокно;
  • Диафрагма: Нитрилбутадиен, Этиленпропилен, Силикон;
  • Сердечник: Нержавеющая сталь Катушка: Класс F (155°);
  • Сборка: Самонарезной винт.

Характеристики: UNI 60335

  • Рабочее давление: 0,2 - 10 бар;
  • Комнатная температура: 60 °С;
  • Температура жидкости: 25 °С - 60°С - 90°С;
  • Проходное сечение: Номинальный Диаметр 8-10 мм;
  • Управление: Нормально Закрытые - Бистабильные - Нормально открытые.

Электромагнитный клапан для воды купить можно для установки в любом положении, он будет работать в любом случае, также может быть крепежная скобка. У нас можно найти электромагнитный клапан для воды 220 вольт.

Где применяются клапаны

Серия клапанов R используется в различных видах техники, где требуется автоматическая подача воды:

  • Электромагнитный клапан воды в стиральную машину;
  • Клапан электромагнитный для посудомоечной машины купить также можно из серии R;
  • Используется в холодильниках, генераторах льда, диспенсерах, кофемашинах, промышленных печах, в писуарах, санитарном оборудовании, гидромассаже, для наполнения емкостей и больших резервуаров.

Соединения

  • Входное: 3/4” наружная, 3/4” BSP, 3/4” GAS GHT;
  • Быстроразъемное: 1/4” - 8 мм;
  • Выходное: Гибкое 10 мм - 13 мм;
  • Быстроразъемное: 1/4” - 6 мм - 8 мм - 10 мм - 12 мм;
  • Втулка 10 мм;
  • Наружная резьба 1/4” - 3/4”;

Электросоединения

  • Ножевое 6,3 мм х 0,8 мм;
  • Однополярный кабель (макс. длина 5 м.);
  • Биполярный кабель (макс. длина 5 м.).
