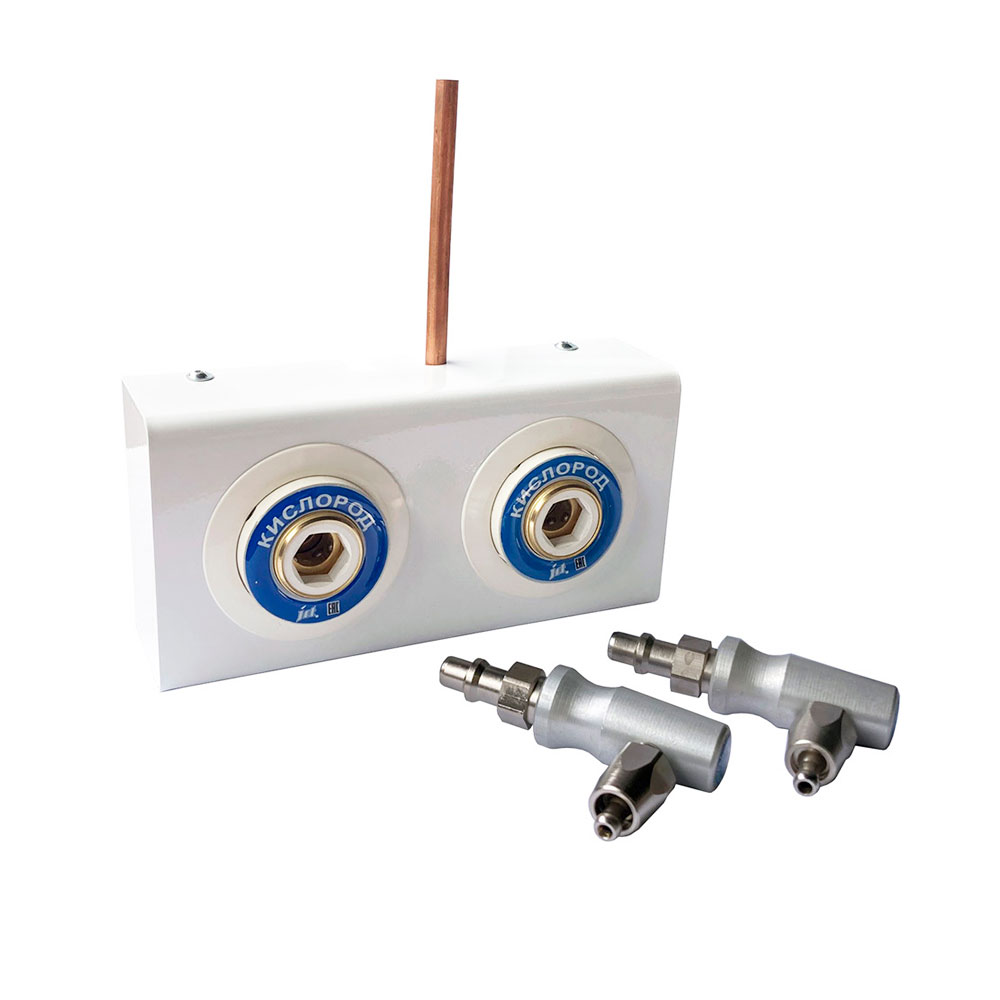

БРС СКБ-1 двухместная Джет (кислород)

Двухместная быстроразъёмная клапанная система СКБ-1 предназначена для подключения пневматического оборудования к источникам подачи кислорода в газовых магистралях с рабочим давлением до 0,6 МПа (6,0 кгс/см²). Устройство обеспечивает надёжное и быстрое соединение, соответствуя требованиям по безопасности и удобству эксплуатации.

СКБ-1 оснащена синей цветовой маркировкой и механической кодировкой, предотвращающей ошибочное подключение. Клапаны системы монтируются в настенную коробку, которая закрепляется накладным способом.

Технические характеристики

• Номинальный диаметр прохода (DN) - 3,5 мм и 5,9 мм;
• Рабочее давление (PN) - от 0,2 до 0,6 МПа;
• Класс герметичности - В1 по ГОСТ 9544;
• Максимальный расход газа - не менее 40 л/мин;
• Стандарт соединения - DIN 13260-2 (шестигранная форма гнезда и штекера);
• Цветовая маркировка - синяя (для кислорода);
• Размеры гнезда клапана - 17 мм;
• Размеры штекера - 13,8 мм;
• Усилие соединения - не более 3,5 кгс;
• Усилие рассоединения - не более 1,5 кгс.

Комплектация СКБ-1

• 2 газовых штекера;
• 2 газовых клапана;
• 1 монтажная коробка.

Климатическое исполнение

Соответствие ГОСТ 15150 — категория УХЛ 4.2, что допускает эксплуатацию при температуре от +10 до +35 °C и относительной влажности воздуха от 30 до 80%.

Преимущества

• Быстрое подключение оборудования к подаче газа без применения дополнительных инструментов.
• Двухпозиционный запирающий механизм исключает самопроизвольное отсоединение.
• Подключение и отключение осуществляется вручную, без усилий.
• Синяя маркировка и надпись «кислород», а также шестигранная форма штекера облегчают поиск нужного соединения.
