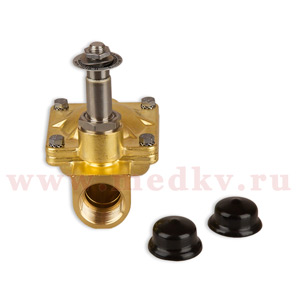

Электромагнитный клапан 7321BCH00, 20 мм, 3/4''G

Электромагнитный клапан 7321BCH00, 20 мм, 3/4''G 7321BCH00, 20 мм, 3/4''G 7321BCH00 клапан электромагнитный

По всем вопросам относительно запчастей ТЗМОИ Вы можете связаться с нами по телефону.

Характеристики:

• температура рабочей среды: -10 ... 90 С;
• длина: 100мм, ширина: 65мм, высота: 107 мм;
• корпус: латунь;
• рабочая среда: вода, горячая вода, пар.

Важно! При выборе электромагнитного клапана необходимо учитывать 4 параметра: напряжение, частоту, используемые жидкости, давление.

Электромагнитный (соленоидный) клапан 7321BCH00- эффективное устройство контроля и управления потока жидкостей и газов в трубах. Спектр их применения огромен: от домашнего применения в котельных, моечных, стиральных машинах до авматизированных систем на больших производствах. Медицинская техника и системы, конечно, также не может обойтись без подобных устройств.

Электромагнитные (соленоидные) клапаны монтируют на трубопроводе, такие устройства срабатывают в момент поступления на катушку напряжения от датчика. Соленоидный электромагнитный клапан предназначен для дистанционного управления потоком рабочей среды, в качестве которой могут выступать холодная и горячая вода, пар, воздух. Клапан срабатывает в момент поступления на катушку напряжения от датчика.
Корпус электромагнитного клапана 7321BCH00 выполнен из латуни, то есть из металла не подверженного коррозии. Соленоидный клапан обычно имеет компактные размеры и не требует особых условий.

Правила установки клапана 7321BCH00

1. Проверьте, что выбранный клапан походит к диаметру используемой трубы.
2. При установке электромагнитного клапана обращайте внимание на правильное направление потока (указано стрелкой на корпусе клапана).
3. Перед установкой трубопровод должен быть очищен от пыли, грязи, стружек и т.д.
4. Применять герметики можно только на участках соединений с наружной резьбой. (Герметики не входят в комплектацию клапана)
5. Клапан можно устанавливать в любом положении, как горизонтально, так и вертикально, но обязательно (!) катушкой вверх, иначе в клапане могут скапливаться частицы, что быстро выведет его из строя.
6. Рекомендуется устанавливать клапан 7321BCH00 в легко доступном месте на случай его дальнейшего возможного технического обслуживания.
7. При затягивании соединения никогда не тяните за катушку или трубку клапана, так как это может привести к повреждению и помешать правильной работе клапана.
8. Грязь и мелкие частицы, проходящие с жидкостью через клапан, могут оседать на нем и вызывать со временем проблемы, поэтому рекомендуется устанавливать передем клапаном фильтр.
9. Электромагнитный клапан должен держаться не только на трубопроводе, но и поддерживаться специальными крепежными средствами.

Подключение клапана 7321BCH00

1. Перед заменой катушки всегда проверяйте, чтобы напряжение совпадало со значением, указанным на корпусе клапана.
2. На катушке обязательно должно быть обеспечено заземление.
3. Не подключайте электромагнитный клапан 7321BCH00, пока он не будет окончательно установлен и закреплен.
4. В рамках клапана электромагнитную катушку можно поворачивать вокруг своей оси так, как это будет удобнее. После оптимальной установки катушки следует закрыть верхнюю крышку клапана 7321BCH00 и накрепко прикрутить гайки.
5. Все провода должны быть хорошо изолированы, ввиду того, что предполагается использование клапана в условиях повышенной влажности.
