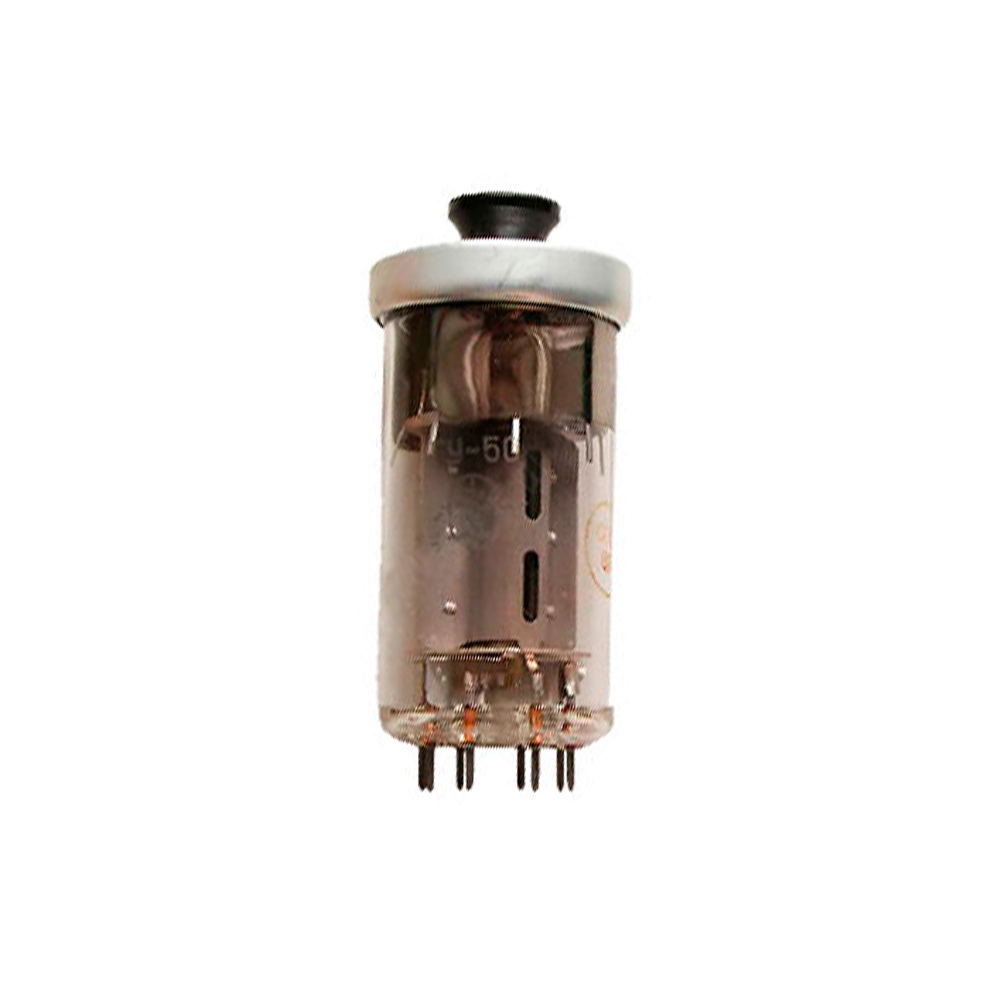

ГУ 50 радиолампа

Лампа ГУ-50 (или генераторный лучевой пентод ГУ 50) используется в качестве генератора и усилителя высокочастотных колебаний на частотах до 120 МГц. Лампа ГУ 50 применяется в передающих устройствах, в усилителях низких частот (УНЧ) для усиления мощности, а также в телевизионных приемниках в каскадах строчной развертки.

Лампа ГУ-50 работает в вертикальном положении выводами вниз, выпускается в стеклянном бесцокольном оформлении, с 8 штырьковыми выводами электродов. Срок службы лампы ГУ 50 - не менее 1000 час. Производство: Россия.
Купить лампы ГУ 50 в Санкт Петербурге можно в нашем магазине, или заказав курьерскую доставку по Санкт Петербургу. Возможна доставка в регионы. Все лампы в наличии на складе!
Цены на медицинские лампы уточняйте по телефону.
Уважаемые покупатели! Обращаем Ваше внимание, что минимальная сумма заказа в нашем интернет-магазине составляет 500 руб.

Характеристики

• Ток накала: 0,705 ± 0,065 А;
• Ток анода: 50 мА;
• Ток 1-й сетки: 8 мА;
• Ток 2-й сетки: 5 мА;
• Ток 1-й сетки обратный (при Ic2=15 мА): 15 мкА;
• Ток 3-й сетки обратный (при Ic2=15 мА): 25 мкА;
• Ток утечки между катодом и подогревателем: 100 мкА;
• Проницаемость 1-й сетки относительно 2-й сетки: 19 ± 3 %;
• Напряжение 1-й сетки в рабочей точке отрицательное: 40 ± 10 В;
• Напряжение запирания 3-й сетки отрицательное: 205 ± 55 В;
• Крутизна характеристики: 4 ± 1 мА/В;
• Колебательная мощность (при Uн=12,6 В): 60 Вт;
• Срок службы: 1750 ч;
• Предельные эксплуатационные данные:
  • Напряжение накала: 10,8 - 14,5 В;
  • Напряжение анода: 1 кВ;
  • Напряжение 2-й сетки: 0,25 кВ;
  • Напряжение между катодом и подогревателем: 200 В;
  • Ток анода: 230 мА;
  • Мощность, рассеиваемая анодом: 40 Вт;
  • Мощность, рассеиваемая 2-й сеткой: 5 Вт;
  • Мощность, рассеиваемая 1-й сеткой: 1 Вт;
  • Температура баллона: 200 С;
  • Интервал рабочих температур окружающей среды: от -60 до +100 С.
